SPP型化工混流泵

分類：產品展示 > 混流泵

描述：SPP混流泵是介于離心泵和軸流泵之間的一種泵，又稱斜流泵。適用于化工流程中強制循環、海水養殖、城市煤氣工程、水處理系統。SPP泵能夠經濟有效地輸送大流......

在線咨詢

分享到：

詳細說明：

一、SPP混流泵概述

SPP混流泵是介于離心泵和軸流泵之間的一種泵，又稱斜流泵。適用于化工流程中強制循環、海水養殖、城市煤氣工程、水處理系統。SPP泵能夠經濟有效地輸送大流量、低揚程的、純凈的或含有一定顆粒的，化學中性的或有腐蝕性的液體（強腐蝕性液體需說明）。SPP化工泵性能高、能耗小，泵在整個機能范圍內的能耗平均，可以在閉閥下啟動，而電機不至過載，過流截面大，不易堵塞，結構緊固，使用壽命長。

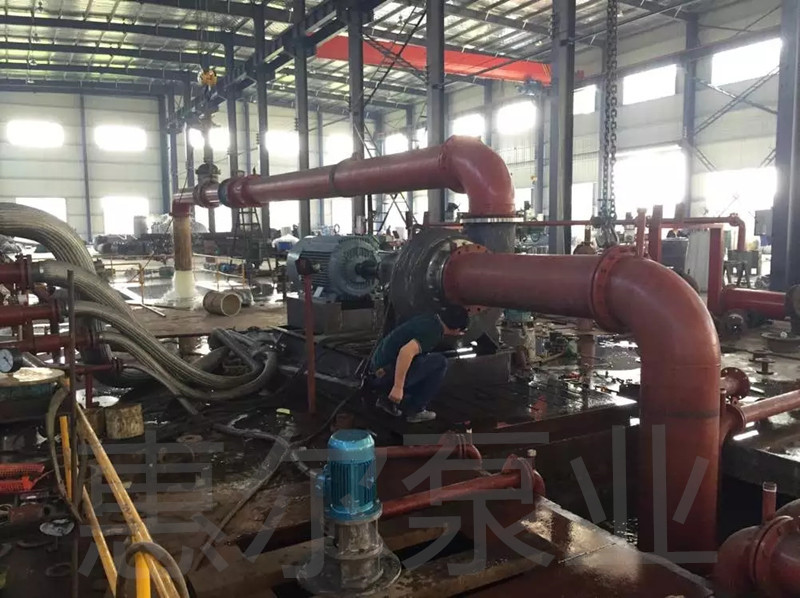

混流泵測試

二、SPP混流泵與離心泵、軸流泵的不同

1）從流量、揚程來比較

SPP混流泵的流量比離心泵大，比軸流泵��；

SPP混流泵的揚程比軸流泵高，比離心泵��；

SPP的流量從每小時數百噸到數千噸不等，揚程從5米到20米左右。

2）從液體流出方式來比較

當電動機帶動葉輪旋轉后，SPP既能產生離心力，也能產生軸向推力，是離心泵和軸流泵的綜合。離心泵葉輪旋轉只有離心力，軸流泵葉輪旋轉只有軸向推力。

【不是您要的產品？點此返回上一頁】

三、混流泵的結構

混流泵的結構，不管是蝸殼式混流泵還是導葉式混流泵，都是同樣由葉輪、泵殼、泵軸、軸承和填料密封裝置五個部件組成（圖3-18）。蝸殼式混流泵的外形酷似離心泵；而導葉式混流泵的外形則很像軸流泵�；炝鞅萌~輪形狀粗短，它一部分像離心泵的葉輪；一部分又像軸流泵的葉輪，葉片是螺旋形扭曲葉片，葉輪葉片間的流道較寬，葉片出口邊傾斜;它與離心泵和軸流泵葉輪內水流狀況不同。水在混流泵葉輪中流動．是軸向進來．以傾斜的方向流出去，所以，混流泵又叫做斜流泵。泵殼的結構形式有兩種：一是蝸殼形．例如HB型混流泵，基本上與離心泵相同，但其泵體寬大，臥式安裝使用；另一是圓筒形．例如導葉式混流泵、農排泵，它們與立式軸流泵相似，泵體內也裝有導葉，立式安裝使用。

四、混流泵的特點

混流泵是一種“拉出”式結構泵，在檢查和拆卸葉輪和軸封時，毋須將與泵體相連接的管路拆開。

裝有精密加工的泵軸，裝有稀油潤滑的軸承，在填料函蓋中裝有防護軸套。

軸承箱的油位，可由恒位油杯來控制。

泵體的支腳，可承受來自管路的任何載荷，并直接傳遞給基礎。這樣，轉子不會因?yàn)楸贸惺苁茌d荷而產生彎曲，從而保證軸承的佳使用壽命。

由于較大的過流面積，從而減少阻塞。

泵的旋轉方向，從驅動端看，為順時針方向。動力驅動可采用電動機或內燃機。泵裝置上可以配備完整的放氣裝置，有利于吸入管路的排氣。

五、SPP混流泵性能參數

泵性號轉速n(r/min)	葉輪代號	葉輪外徑 (m)	流量 Q (m³/h)	揚程 H (m)	汽蝕余量 (NPSH)r (m)	電機型號及功率(KW)
						輸送介質密度(kg/m³)
						1000		1350		1840
SPP17 1/2-20 n=1450	A B C D	236 222 210 198.5	360 340 320 300	8.5 7.5 6.3 5.0	3.2 3 3 4.5	15 11 11 7.5	160L 160M 160M 132M	18.5 15 11 11	180M 160 L160M 160M	32 18.5 15 11	180L 180M 160L 160M
SPP20-25 n=1450	A B C D	270 254 240 226.5	530 500 460 430	11.2 10 8.5 15	4 3.9 3.8 5.5	22 22 18.5 15	180L 180L 180M 160L	30 30 22 18.5	200L 200L 180L 180M	30 22	200L 180L
SPP20-25 n=970	A B C	270 254 240	350 330 300	5 4.5 3.9	4 3.8 3.6	7.5 7.5 5.5	160M 160M 132M	11 11 7.5	160L 160L 160M	15 11 11	180L 160L 160L
SPP221/2-25 n=1450	A B C D	304 285 270 255	700 650 625 575	15.8 14 11.5 9.5	5 5 5 5	45 37 30 22	225M 225S 200L 180L	55 55 45 30	250M 250M 225M 200L	75 75 55 45	280S 280S 250M 225M
SPP25-25 n=1450	A B C D	338 317 300 283.5	900 850 780 725	24 21 18 14	6 5.9 6 6.1	90 75 55 45	280M 280S 250M 225M	110 90 75 75	315S 280M 280S 280S	110 75	315S 280S
SPP25-30 n=1450	A B C D	317 300 283.5	1100 1040 950 880	19.5 17 14.8 12	6.4 6 5.8 9	90 75 55 45	280M 280S 250M 225M	110 90 75 75	315S 280M 280S 250M	110 75	315S 280S
SPP25-30 n=970	A B C D	338 317 300 283.5	750 700 650 600	8.5 7.6 6.5 5.3	4.7 4 3.8 7.2	30 22 18.5 15	225M 200L₂ 200L₁ 180L	37 30 22 18.5	250M 225M 200L₂ 200L₁	45 37 30 30	280S 250M 225M 225M
SPP30-35 n=970	A B C D	405 380 360 340	1300 1200 1150 1050	12.2 11 9 7.2	4.4 4 4 6	75 55 45 30	315S 280M 280S 225M	75 75 55 45	315S 315S 280M 280S	110 90 75 55	315M2 315M1 315S 280M
SPP35-35 n=970	A B C D	472 444 420 396.5	1600 1500 1450 1300	21 317 13.5 11	5.2 5.3 5.5 7.8	132 90 75 55	315M₃ 315M₁315S 280M	160 132 110 75	355S₂ 315M₃ 315M₂ 315S	132 110	315M3 315M2
SPP35-40 n=970	A B C D	472 444 420 396.5	2000 1900 1800 1700	17 15 12.2 10	6 5.5 5.2 8	132 110 90 75	315M₃315M₂ 315M₁ 315S	160 160 110 90	355S₂ 355S₂ 315M₂ 315M₁	160 110	355S2 315M2
SPP35-40 n=730	A B C D	472 444 420 396.5	1500 1450 1350 1250	9.6 8.1 7 5.7	4 3.9 3.6 5.8	55 45 37 30	315S 280M 280S 250M	75 75 55 37	315M₁315M₁ 315S 280S	110 90 75 55	315M3 315M2 315M1 315S
SPP40-40 n=970	A B C D	540 507 480 453	2400 2300 2100 2000	28 22 18 14.5	7 7 7 9.8	250 185 132 110	355L 355S₃315M₃ 315M₂	250 185 160	355L 355S₃ 355S₂	250 185	355L3 355S3
SPP40-45 n=970	A B C D	540 507 480 453	3200 3000 2800 2500	20.6 18.5 16 13.5	8 7.5 7.1 7	250 200 160 132	355L 355S₁ 355S₂ 315M₃	220 185	335M₃ 355S	250	355L
SPP40-45 n=730	A B C D	540 507 480 453	2400 2200 2000 1800	11.6 10.9 9.5 8	6 5.4 5 8	110 90 75 55	315M₃ 315M₃ 3115M₁ 315S	132 132 110 75	355S₂ 355S2 315M₃ 315M₁	185 160 132 110	355M 355S₄ 355S₂ 315M₃
SPP45-50 n=730	A B C D	608 571 540 510	3300 3100 2900 2600	15 .8 13.8 12 10.2	5.2 5 5 7.3	185 160 132 110	355M 355S₄ 355S₃ 315M₂	160 132	355S₄ 355S₂	185	355M
SPP45-50 n=580	A B C D	608 570 540 510	2600 2500 2300 2200	10 8.6 7.8 6	3.4 3.1 3 5.8	90 75 75 55	355S₂ 315M₃ 315M₃ 315M₃	132 110 90 75	355M 355S₄ 355S₂ 315M₃	160 132 90	355L 355M 355S₂
SPP50-50 n=730	A B C D	675 634 600 567	3700 3400 3200 3000	24 20 16 12.8	5 5 5 7	185 132	344M 355S₂	185	355M
SPP50-55 n=730	A B C D	675 634 600 567	4500 4300 4000 3800	20 17.5 15 12.3	5.5 5.1 5 7.6	185	355M
SPP50-55 n=580	A B C D	675 634 600 567	3600 3400 3200 3000	12.6 11 9.4 8	3.8 3.4 3.1 5.8	160 132 110 90	355L 355M 355S₄ 355S₂	160 132	355L 355M	160	355L
SPP55-60 n=580	A B C D	742 696 660 623	4800 4400 4100 3900	15 13.5 11.5 9.5	5.2 5 4.0 7 2	132 132	355M 355M
SPP55～60 n=480	A B C D	742 696 660 623	3900 3700 3400 3200	10.5 9.1 8 6.5	3.5 3.2 2.9 2.7
SPP60-60 n=580	A B C D	810 760 720 680	5200 5000 4500 4300	21.5 17 14 11	5.6 5.6 5.6 7.8	注：1、訂貨時。泵名稱由泵型號和葉輪代號組成。例如：SPP20-25泵，葉輪代號為A，則泵名稱為SPP20-25A。 2、大于SPP50-50規格的泵，此表中空白處的電機型號在訂貨時另行商定。
SPP60-65 n=580	A B C D	810 760 720 680	6200 5800 5400 5100	17 15 13 10.5	6.2 6 5.8 8
SPP60-65 n=480	A B C D	810 760 720 680	5200 4900 4700 4400	11.5 10 8.5 7	4.3 3.8 3.7 7
